蝕刻加工過(guò)程中應(yīng)注意什么問(wèn)題？

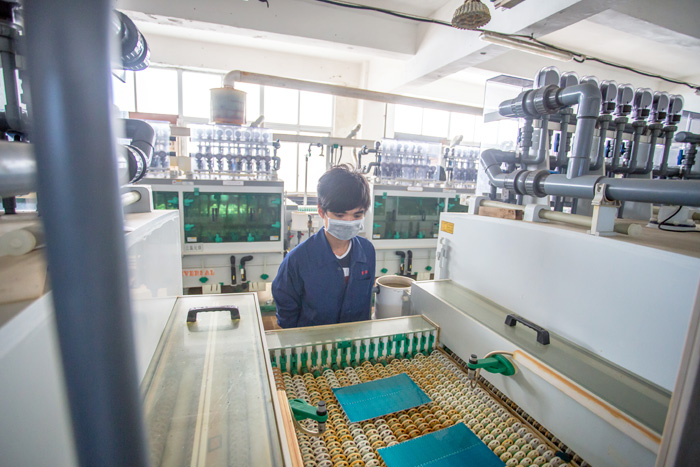

蝕刻加工過(guò)程中應(yīng)注意的問(wèn)題：

減少側(cè)蝕和突沿，提高蝕刻系數(shù)

側(cè)蝕產(chǎn)生突沿。通常印制板在蝕刻液中的時(shí)間越長(zhǎng)，側(cè)蝕越嚴(yán)重。側(cè)蝕嚴(yán)重影響印制導(dǎo)線的精度，嚴(yán)重側(cè)蝕將使制作精細(xì)導(dǎo)線成為不可能。當(dāng)側(cè)蝕和突沿降低時(shí)，蝕刻系數(shù)就升高，高的蝕刻系數(shù)表示有保持細(xì)導(dǎo)線的能力，使蝕刻后的導(dǎo)線接近原圖尺寸。電鍍蝕刻抗蝕劑無(wú)論是錫-鉛合金，錫，錫-鎳合金或鎳，突沿過(guò)度都會(huì)造成導(dǎo)線短路。因?yàn)橥谎厝菀讛嗔严聛?lái)，在導(dǎo)線的兩點(diǎn)之間形成電的橋接。

提高板子與板子之間蝕刻速率的一致性

在連續(xù)的板子蝕刻中，蝕刻速率越一致，越能獲得均勻蝕刻的板子。要達(dá)到這一要求，必須保證蝕刻液在蝕刻的全過(guò)程始終保持在最佳的蝕刻狀態(tài)。這就要求選擇容易再生和補(bǔ)償，蝕刻速率容易控制的蝕刻液。選用能提供恒定的操作條件和對(duì)各種溶液參數(shù)能自動(dòng)控制的工藝和設(shè)備。通過(guò)控制溶銅量，PH值，溶液的濃度，溫度，溶液流量的均勻性(噴淋系統(tǒng)或噴嘴以及噴嘴的擺動(dòng))等來(lái)實(shí)現(xiàn)。

提高整個(gè)板子表面蝕刻速率的均勻性

板子上下兩面以及板面上各個(gè)部位的蝕刻均勻性是由板子表面受到蝕刻劑流量的均勻性決定的。

蝕刻過(guò)程中，上下板面的蝕刻速率往往不一致。一般來(lái)說(shuō)，下板面的蝕刻速率高于上板面。因?yàn)樯习迕嬗腥芤旱亩逊e，減弱了蝕刻反應(yīng)的進(jìn)行。可以通過(guò)調(diào)整上下噴嘴的噴啉壓力來(lái)解決上下板面蝕刻不均的現(xiàn)象。蝕刻印制板的一個(gè)普遍問(wèn)題是在相同時(shí)間里使全部板面都蝕刻干凈是很難做到的，板子邊緣比板子中心部位蝕刻的快。采用噴淋系統(tǒng)并使噴嘴擺動(dòng)是一個(gè)有效的措施。更進(jìn)一步的改善可以通過(guò)使板中心和板邊緣處的噴淋壓力不同，板前沿和板后端間歇蝕刻的辦法，達(dá)到整個(gè)板面的蝕刻均勻性。

提高安全處理和蝕刻薄銅箔及薄層壓板的能力

在蝕刻多層板內(nèi)層這樣的薄層壓板時(shí)，板子容易卷繞在滾輪和傳送輪上而造成廢品。所以，蝕刻內(nèi)層板的設(shè)備必須保證能平穩(wěn)的，可靠地處理薄的層壓板。許多設(shè)備制造商在蝕刻機(jī)上附加齒輪或滾輪來(lái)防止這類現(xiàn)象的發(fā)生。更好的方法是采用附加的左右搖擺的聚四氟乙烯涂包線作為薄層壓板傳送的支撐物。對(duì)于薄銅箔(例如 1/2或1/4盎司)的蝕刻，必須保證不被擦傷或劃傷。薄銅箔經(jīng)不住像蝕刻1盎司銅箔時(shí)的機(jī)械上的弊端，有時(shí)較劇烈的振顫都有可能劃傷銅箔。

減少污染的問(wèn)題

銅對(duì)水的污染是印制電路生產(chǎn)中普遍存在的問(wèn)題，氨堿蝕刻液的使用更加重了這個(gè)問(wèn)題。因?yàn)殂~與氨絡(luò)合，不容易用離子交換法或堿沉淀法除去。所以，采用第二次噴淋操作的方法，用無(wú)銅的添加液來(lái)漂洗板子，大大地減少銅的排出量。然后，再用空氣刀在水漂洗之前將板面上多余的溶液除去，從而減輕了水對(duì)銅和蝕刻的鹽類的漂洗負(fù)擔(dān)。

深圳市鑫海森科技有限公司主要進(jìn)行精密五金件的加工，產(chǎn)品涉及的范圍相當(dāng)廣泛，涵蓋了通訊、聲學(xué)、光學(xué)、醫(yī)療等領(lǐng)域。如果您對(duì)我們的蝕刻加工興趣，請(qǐng)聯(lián)系我們：0755-29791052。
